マシニング

ブラザー インデックス割出装置

DSC03584

 うちのブラザーにはインデックス割出装置がついているんです。丸物の部品の円周上に角度を決めながら自動で加工ができます。普段は小物が多いんですが、この間少し大きめの品物が来たんでやってみました。






DSC03531

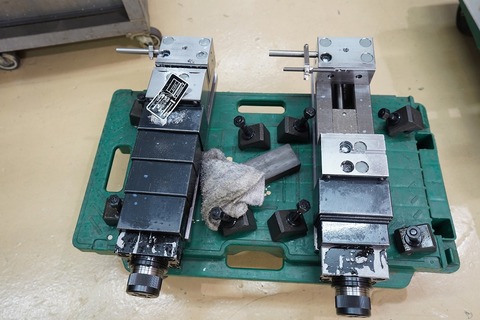

大きいものをやる場合、結構手間がかかるんです。とりあえずバイスを下ろします。







DSC03530

久しぶりに下ろしたんで、キリコが詰まって凄かった。掃除するのに時間かかったわ~~。









DSC03532

パイプにシャフトを溶接したドラムを旋盤で外径を削った後、機械に載せます。








DSC03533

私はヘルニアンなんでラムちゃんにのせてもらいます.。゚+.(・∀・)゚+.゚










DSC03538

余裕でできると思ってたんですが、ギリギリの大きさ!やっば~~(; ̄Д ̄)








DSC03539

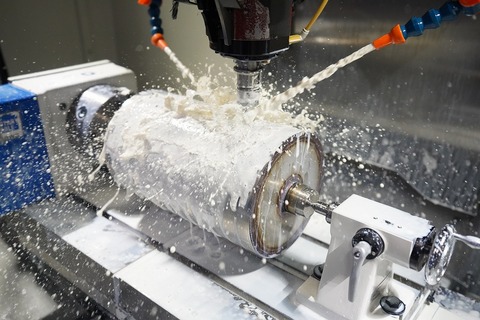

まずは穴あけ!









DSC03585

そしてタップ加工!

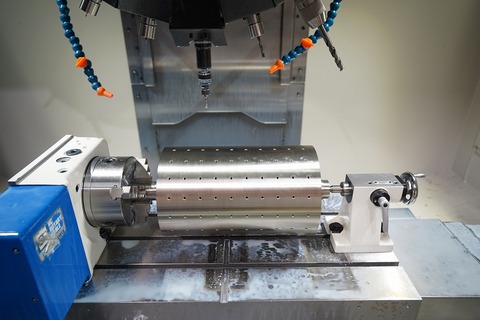

穴数半端ないですけど、割り出しが自動なんでセッティングは時間かかりますが、ほっといたら勝手に終わってます(⌒∇⌒)








DSC03592

タップ加工完成!! この後マシニングに載せ替えてシャフトに大きな穴加工をして完成です(*^^)v

これほんと便利!次マシニング買う事があったら絶対に載せたいですわ!!



あ~宝くじ当たらんかな・・・(´・ω・`)



↓↓↓ホームページも是非ご覧ください!

株式会社テクノファームのホームページ

いいね!!インデックスあった方がいいね

マザック nexus 510c 摺動面潤滑油異常

DSC04701 - コピー

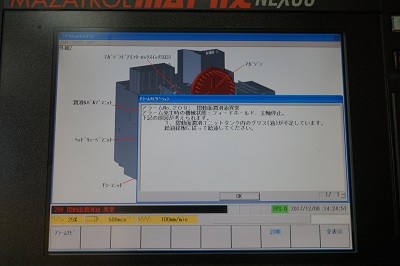

えっ!!Σ( ̄ロ ̄|||) また故障??

摺動面潤滑油異常?何じゃコラ?? 寒くなると故障が多くなるような気がする。早速マザックに電話すると、「後ろのパネルを外してもらったら、中がグリスまみれになっていませんか?」と、言われたんです。後ろと言われてもよく分からないんで詳しく聞く聞きました。








DSC04702 - コピー

私の胸の腰より高い位置にあるテーブルの







DSC04703 - コピー

向こう側らしいんです。後ろのパネル外したらって簡単に言うよな~~。中に入り後ろに超えていくの結構しんどいんですよ!上には刃物があるし、バイスは結構高い位置。身体を水平にしながらまたいでいくんです。まあ、ベリーロールですよ!!







「ベリーロール」の画像検索結果

こんな感じ!!








DSC04704 - コピー

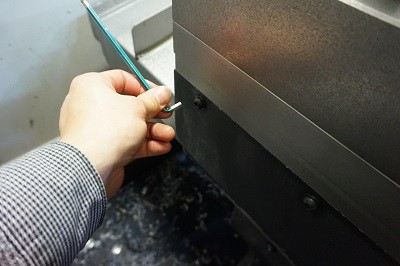

こんな危ないことさすなよな~~。なんか狭い空間、コクピットに収まっている気分。とりあえず外してみましょう。









DSC04705 - コピー

キュルキュルと外していきます。









DSC04706 - コピー

バッチシ!!おっしゃるとおりになってるΣ(`□´/)/










DSC04711 - コピー

グリスだけでなく、切り子の詰まりもヒドイ!!









DSC04712 - コピー

向こうの端まで、びっしり押し寿司のように詰まっています・・・。綺麗に掃除しました(; ̄Д ̄) 靴の裏から靴下の中まで、体中切り子だらけになりましたわ!ちくちく痛いわ~~









DSC04714 - コピー

掃除し終わり、もう一度ベリーロールで外に出てマザックに電話、交換部品を依頼しとりあえずエラーの解除方法を教えてもらいました。










DSC04725 - コピー

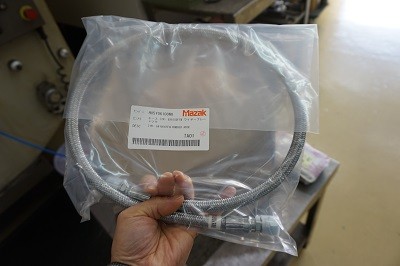

後日部品が到着!左側交換しましょう








DSC04727 - コピー

早速ベリーロールで進入し、コクピットに収まりました この間の教訓で、足下座るところにはバスタオルをひきました。









DSC04729 - コピー

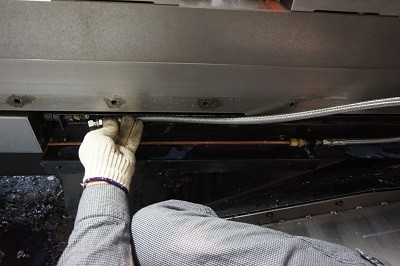

原因はグリス配管のフレキシブルチューブ破損です。








DSC04730 - コピー

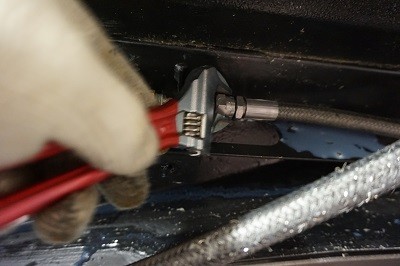

これを外します。










DSC04731 - コピー

蛇の死骸みたい・・・(; ̄Д ̄)









DSC04733 - コピー

新しい蛇にフレキシブルチューブに交換します。









DSC04736 - コピー

出来ましたヾ(=^▽^=)ノ







DSC04737 - コピー

早速グリスポンプを動かしてみましょう!

ウインウイン~~~!

エラー出ません!.。゚+.(・∀・)゚+.゚






DSC04739 - コピー

年末年始に故障することが結構あるんです。皆さん気をつけてください。さあ、バリバリ削るぞ!!( ̄ー ̄)ニヤリッ
